Hoe werkt een vloerverwarming verdeler? Complete uitleg

Een vloerverwarmingsverdeler verdeelt warm water vanuit de cv-ketel of warmtepomp gelijkmatig over alle lussen van je vloerverwarmingssysteem. Elke lus loopt door een andere ruimte, en de verdeler regelt hoeveel water er door elke lus stroomt. Zo wordt iedere kamer op de juiste temperatuur gehouden, onafhankelijk van de andere ruimtes.

De verdeler zit meestal in een kastje op de muur, vaak in de gang, meterkast of technische ruimte. Aan de voorkant zie je een rij aansluitingen: aan de ene kant het aanvoercircuit (warm water in) en aan de andere kant het retourcircuit (afgekoeld water terug). Elke aansluiting komt overeen met één lus vloerverwarming.

Wat zit er in een vloerverwarming verdeler?

Een verdeler bestaat uit twee parallelle buizen, ook wel de verdelerbalken genoemd. De aanvoerbalk verdeelt het warme water over de lussen. De retourbalkt verzamelt het afgekoelde water weer en stuurt het terug naar de ketel of warmtepomp. Bij elke aansluiting zit een afsluitventiel, zodat je een individuele lus helemaal kunt afsluiten of regelen.

Op de retourzijde zitten vaak debietmeters. Dat zijn kleine doorzichtige cilinders met een drijvertje erin. Hoe hoger het drijvertje staat, hoe meer water er door die lus stroomt. Hiermee stel je per ruimte in hoeveel water er circuleert, afgestemd op de lengte van de lus en de gewenste warmteafgifte. Een kortere lus heeft minder weerstand en heeft daarom een lager debiet nodig dan een lange lus.

Op de aanvoerzijde vind je bij de meeste systemen thermostatische actuatoren. Dat zijn kleine elektrische hulpstukken die open of dichtgaan op basis van een signaal van de kamerthermostaat. Staat de thermostaat in een ruimte lager dan de gewenste temperatuur, dan opent de actuator en stroomt er warm water door die lus. Is de temperatuur bereikt, dan sluit de actuator en stopt de aanvoer naar die lus.

Werking met of zonder circulatiepomp

Een vloerverwarmingsverdeler kan werken met een eigen circulatiepomp of zonder. Dat verschil is belangrijk voor hoe het water door het systeem beweegt.

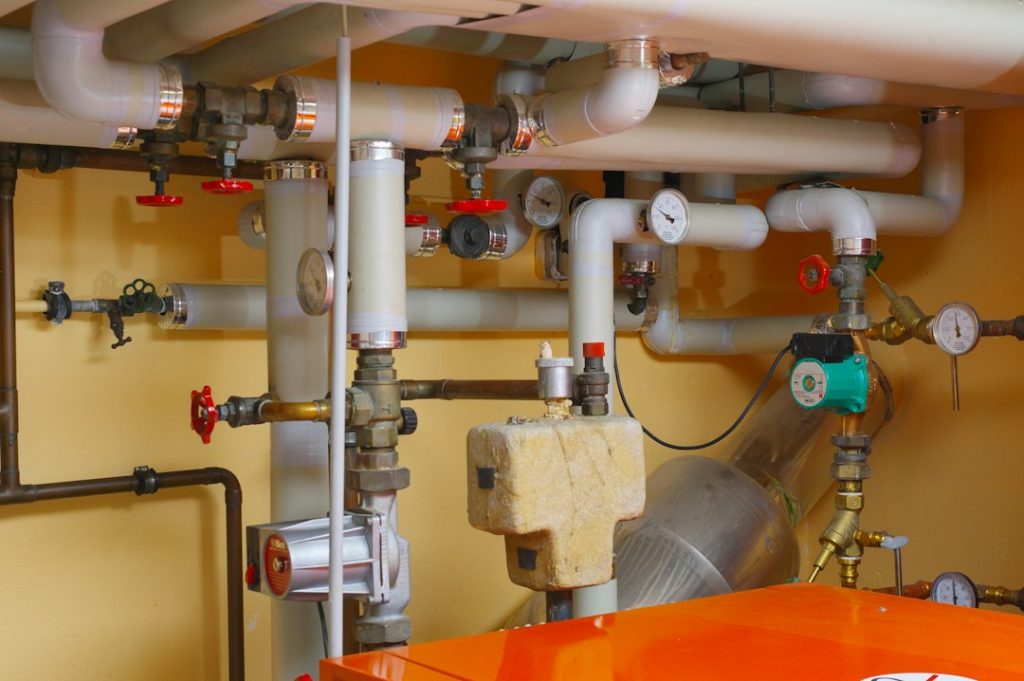

Met circulatiepomp: veel vloerverwarmingssystemen hebben een eigen pompgroep die direct aan de verdeler is bevestigd. Deze pomp duwt het water actief door de lussen. Dat is fijn bij systemen met lange of kleine slangen, omdat de weerstand dan hoog is. De pomp zorgt voor een constant en regelbaar debiet, ongeacht hoeveel lussen er open staan. In combinatie met een bypass (een kleine verbinding tussen aanvoer en retour) loopt het systeem ook soepel wanneer slechts één of twee ruimtes warmte vragen.

Zonder eigen pomp: als de cv-ketel of warmtepomp al een ingebouwde pomp heeft met genoeg vermogen, kan die het water ook door de verdeler en de lussen stuwen. Dit werkt prima in kleinere woningen met beperkte lussen en een krachtige ketelpomp. Nadeel is dat je minder controle hebt over het debiet per lus en dat de drukopbouw bij langere lussen tekortschiet.

Hoe regelt de verdeler de temperatuur per ruimte?

Elke ruimte heeft zijn eigen kamerthermostaat. Die thermostaat is verbonden met een actuator op de verdeler. Wil de woonkamer warmer worden, dan stuurt de thermostaat een signaal naar de bijbehorende actuator. Die opent het ventiel en laat warm water door de lus stromen. De ketel of warmtepomp merkt dat er vraag is en gaat draaien.

In systemen met meerdere zones stuurt een zonesturing of smart home-systeem de actuatoren aan. Zo kun je per ruimte en zelfs per tijdstip instellen wanneer er verwarmd wordt. Een slaapkamer die je overdag niet gebruikt, blijft dan koud, terwijl de woonkamer al op temperatuur is.

De aanvoertemperatuur van het water is ook een factor. Vloerverwarming werkt met relatief laag water, vaak tussen de 30 en 45 graden Celsius. Dat is veel lager dan traditionele radiatoren (60 tot 75 graden). Een menggroep of temperatuurregelaar op de verdeler zorgt ervoor dat het water uit de ketel of warmtepomp wordt bijgemengd met retourwater, zodat de aanvoertemperatuur niet te hoog wordt. Zo bescherm je ook de vloer zelf, want te heet water kan sommige vloermaterialen beschadigen.

Veelgemaakte fouten bij de verdeler

Een veelvoorkomend probleem is een verkeerd ingesteld debiet. Als alle lussen op de maximale stand staan, kan de pomp het water niet goed verdelen. Ruimtes die dicht bij de verdeler liggen, worden dan warmer dan ruimtes die verder weg zijn. Laat de debieten bij ingebruikname instellen door een installateur, afgestemd op de lengtes van de lussen.

Ook actuatoren die vaststaan, zijn een bekende klacht. Een actuator die niet goed opent of sluit, zorgt voor een ruimte die altijd te warm of altijd te koud blijft. Controleer bij een storing altijd eerst of de actuator stroom krijgt en of het ventiel zelf vrij beweegt. Actuatoren zijn eenvoudig te vervangen en kosten weinig.

Ten slotte: lucht in het systeem. Net als bij radiatoren kan er lucht in de lussen komen. De verdeler heeft daarom often een ontluchtingsventiel aan de bovenkant. Zit er lucht in, dan hoor je gorgelende geluiden en verwarmt de vloer ongelijkmatig. Ontluchten lost dit in de meeste gevallen direct op.

Weet je niet zeker of jouw verdeler goed is ingesteld, dan is het slim om een installateur een balanceringsmeting te laten doen. Daarmee worden de debieten per lus nauwkeurig afgesteld en haal je het meeste rendement uit je systeem.
